Kirjeldus

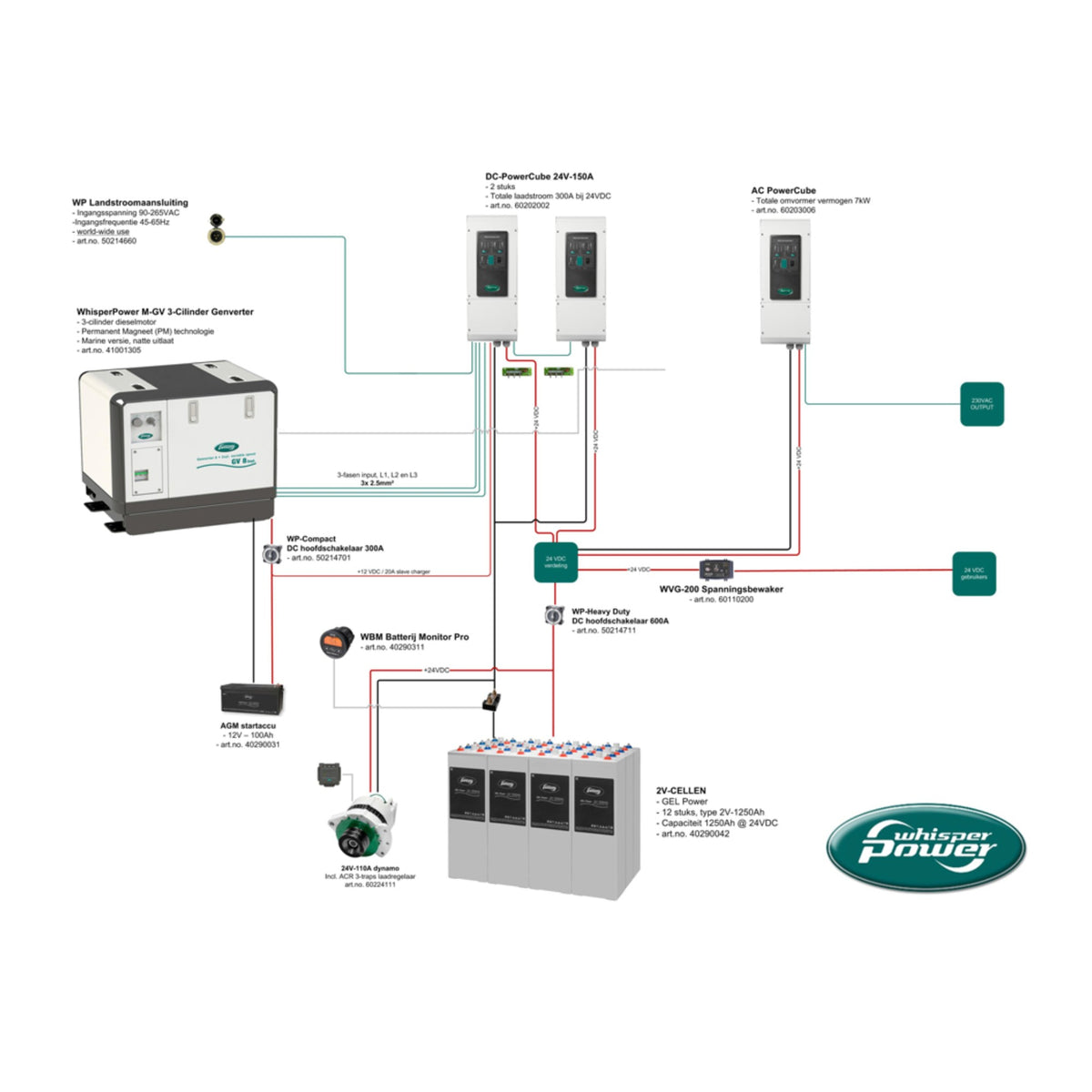

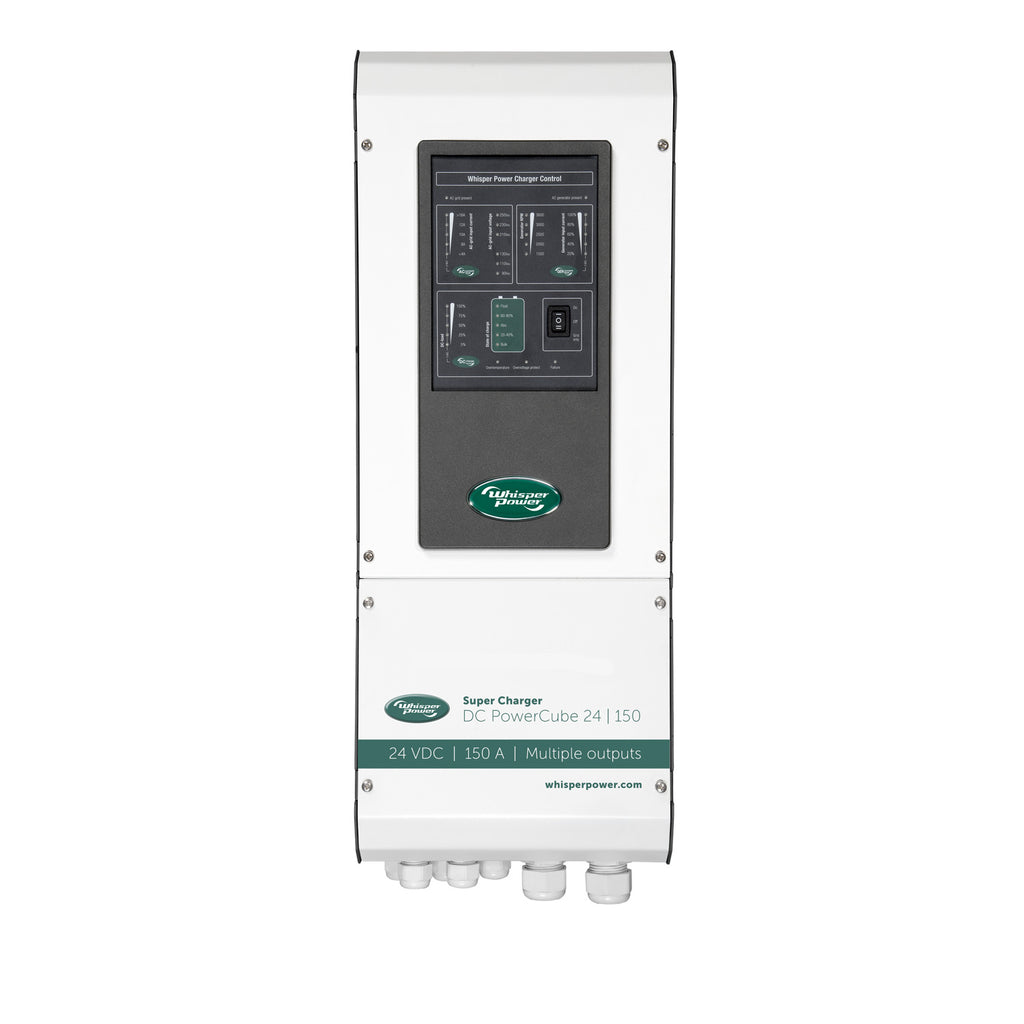

DC PowerCube 24 V – 150 A võimsusega kuni 4,3 kW laeb akusid ja akupanku kiiresti ning toidab samal ajal nii DC- kui ka AC-tarbijaid – mere-, mobiil- ja võrguvälistes rakendustes. Väga stabiilse ja pulsatsioonivaba väljundpinge tõttu töötab ka iseseisva toiteallikana ilma akudeta.
Tehnilised andmed
| Tootja | WhisperPower |
| Tootekood | 60202002 |
| Mõõtmed ja kaal | |
| Kaal kg | 26 |
| Pikkus × laius × kõrgus, mm | 268 x 316 x 575 |
| Süsteemi üldandmed | |
| Aku nimipinge | 24 V DC |
| Väljundvool | 0–150 A (lühisekaitsega) |
| Väljundpinge | 26,5 / 28,5 V DC |
| Soovitatav akumahtuvus: | 300…1500 Ah |
| Laadimiskarakteristik | 3+ astmeline laadimiskarakteristik |
| Lisalaadija | 12 V – 20 A (3+ astmeline laadimiskarakteristik), lühisekaitsega |
| Sisendi andmed | |
| Võrgusisendi pingevahemik | 90–264 V AC (45–65 Hz), (3-juhtmeline ühendus) |
| Võrgusisendi vool | reguleeritav, 2–16 A |
| PM-generaatori sisendvahemik | 80–300 V AC (30–500 Hz), (3-juhtmeline ühendus) |
| PM-sisendi vool | reguleeritav, 2–14,5 A |
| Võimsustegur (cos φ) | > 0,85 |
| Võimsusteguri korrektsioon (PFC) | EN 61000-3-2 |
| Temperatuurikompensatsioon | -30 mV / °C |
| Toetatud akutüübid | avatud ja suletud pliiakud: GEL / veoaku / AGM / spiraal ning liitiumioon |
| Aku lekkevool | <5 mA aku kohta |
| Laadimispinged | Põhilaadimine, absorptsioon, püsilaadimine |
| Laadimispinge AGM / GEL 25 °C juures | 28,80 V DC, 28,50 V DC, 27,20 V DC |
| Laadimispinge veoaku 25 °C juures | 29,20 V DC, 28,90 V DC, 26,50 V DC |
| Laadimispinge avatud pliiaku 25 °C juures | 28,50 V DC, 28,50 V DC, 26,50 V DC |
| Laadimispinge liitiumioon 25 °C juures | 28,80 V DC, 27,20 V DC, 26,50 V DC |
| Üleminekuvool absorptsioonilt püsilaadimisele | 6% Imax-ist |
| PowerCube olek sees/väljas | Digitaalväljund (relee, ümberlülituskontakt) |
| Rike | Digitaalväljund (relee, ümberlülituskontakt) |
| AC-võrk välja lülitatud | digitaalsisend (potentsiaalivaba, suletud = keelatud) |
| PM-sisend välja lülitatud | digitaalsisend (potentsiaalivaba, suletud = keelatud) |
| Vastavus | direktiiv EMC 2004/108/EC : EN 61000-6-1, EN 61000-6-3, EN 55014, EN 55022,EN 61000-3-2, 62040-2 madalpingedirektiiv 2006/95/EC: EN 62040-1-1, EN 50091-2, EN 60950-1 |
| Kaitsed | |
| PM-sisendi isolatsioonikaitse | Jah (avatud kollektoriga väljund 30 V DC, 100 mA) |
| Ülekuumenemiskaitse | Jah, võimsuse vähendamine üle 40 °C, väljalülitus kõrgel temperatuuril (automaatne taaskäivitus pärast jahtumist) |
| Liigpingekaitse (vajab käsitsi taaskäivitust) | 36 V DC ±0,5 V DC |
| IP-kaitseaste | IP21 |
| Mehaanilised andmed | |

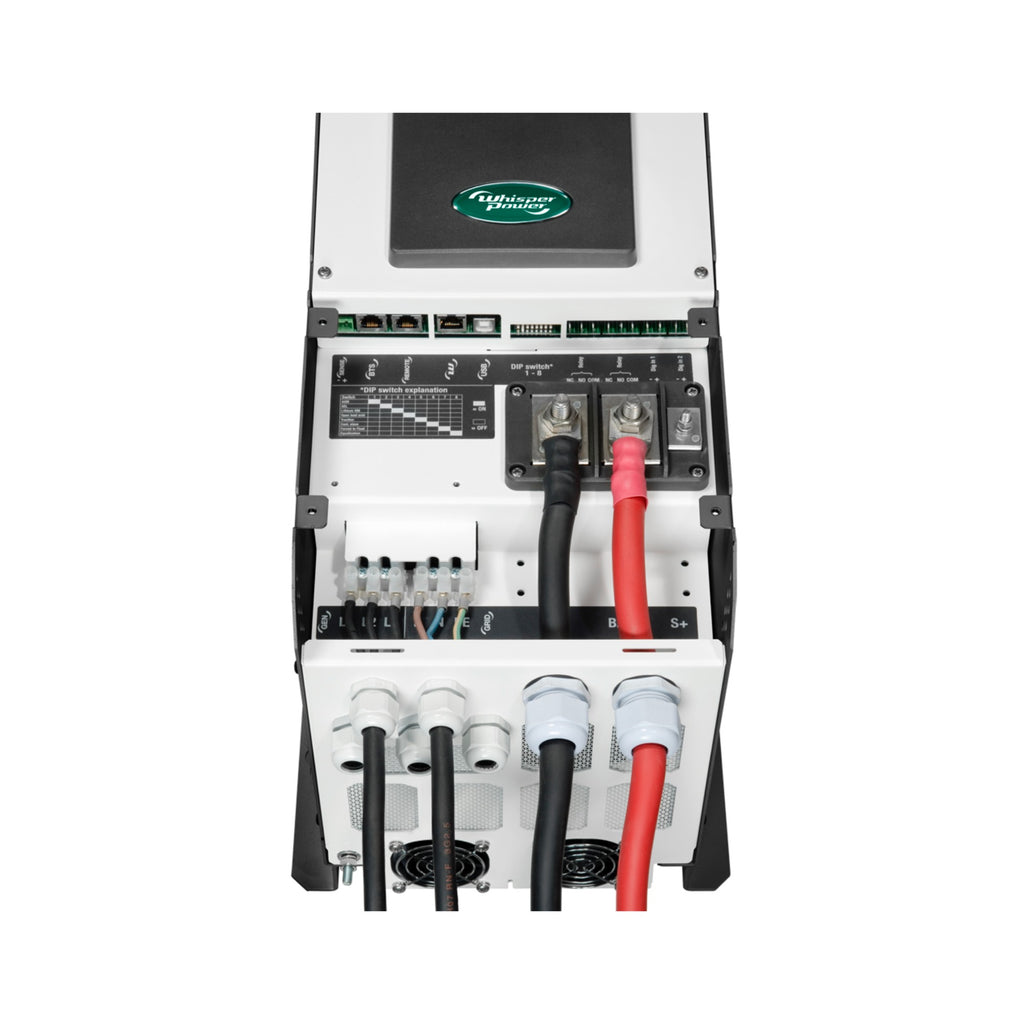

| Põhiaku ühendus | 2 x M10 poldid |
| Lisaaku ühendus | 1 x M5 polt |
| Maandusklemm | 1 x M6 polt |
| AC-võrgusisend | 3 x M3 kruviklemmliist |
| PM-sisend | 3 x M3 kruviklemmliist |

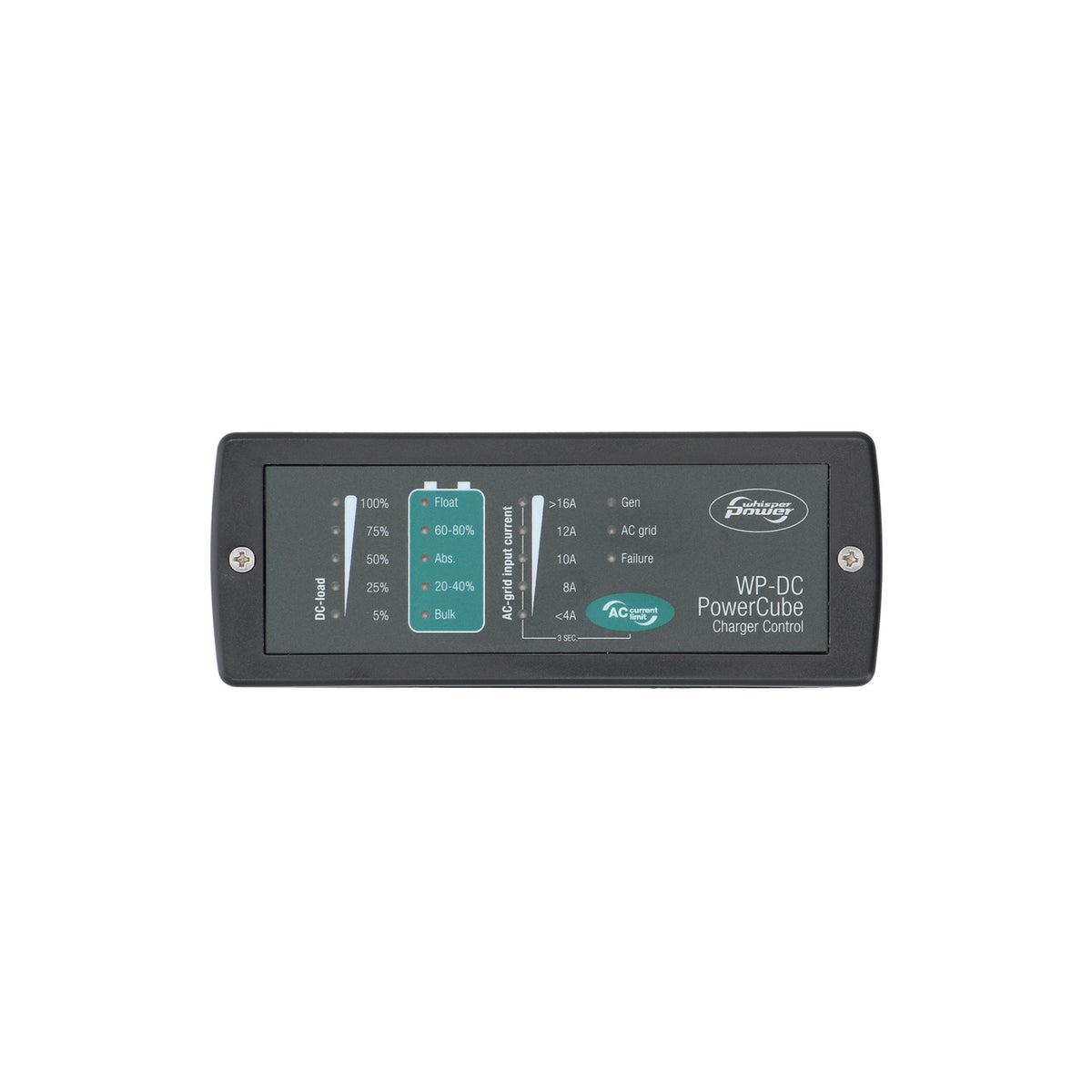

| Kaugjuhtimispaneel | RJ12 |
| Aku temperatuuriandur | RJ12 |
| Whisper Connect CAN-siin | RJ45 |
| Pinge mõõtmine | Phoenix MSTB 2.5 / 2-ST-5.08 |
| Digitaalväljundid | 6 x lamekontakti (6,3x0,8) |
| Digitaalsisendid | 4 x lamekontakti (6,3x0,8) |
| Töötemperatuuri vahemik | -20–55 °C (võimsuse vähendamine üle 40 °C) |
| Suhteline niiskus töös | kuni 95% mittekondenseeruv |
| Ventilatsioon | kombineeritud jahutus (loomulik ja muutuva kiirusega sundjahutus) |
| Müratase | <52 dB |
| Garantii | 2 aastat |
| Tarvikud | aku temperatuuriandur ja kaugjuhtimispaneel |
Dokumendid: Andmeleht (EN)
