Kirjeldus

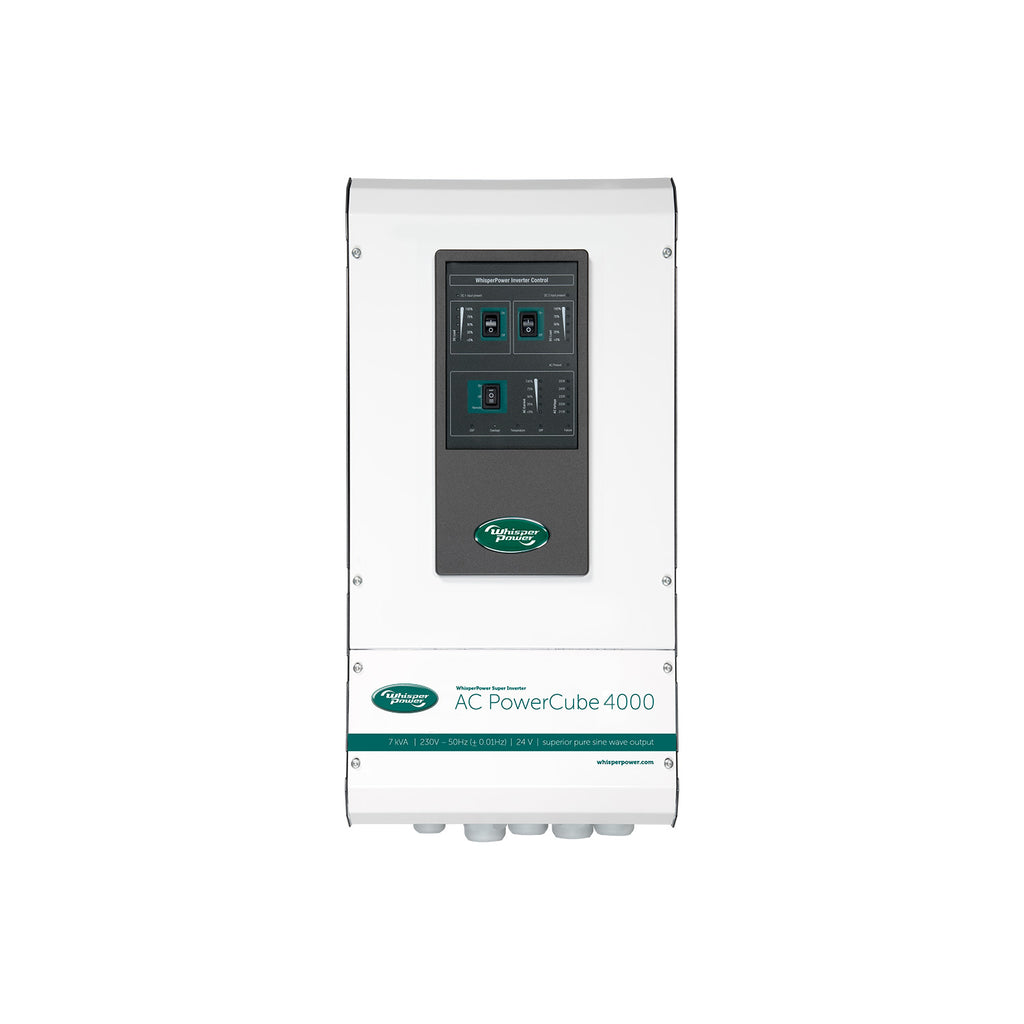

AC PowerCube 24 V – 4000 VA siinusinverter on ehitatud kompromissitute tööstusstandardite järgi ja annab 24 V akupangast 230 V AC toite. Võimas 4 kVA ühefaasiline 230 V väljund, sagedus seadistatav 50 või 60 Hz.
Seade muudab madala akupinge kõrgeks alalispingeks ja see omakorda ühefaasiliseks siinuskujuliseks „võrgupingeks“.
Tehnilised andmed
| Tootja | WhisperPower |
| Tootekood | 60203003 |
| Üldine | |
| Nimiväljundpinge | 230 V (±5%), faas, neutraal, maandus |
| Nimiväljundsagedus (seadistatav 60 Hz) | 50 Hz (± 0,01 Hz) |
| Pikkus × laius × kõrgus, mm | 334 x 193 x 575 |
| Kaal kg | 13 |
| Aku nimipinge | 24 V DC |
| Nimivõimsus P30 (cos φ = 1) (30 min 40 °C juures) | 4000 W |
| Tippvõimsus (20 s) | 7000 W |
| Pidev võimsus (cos φ = 1) (40 °C) | 3000 W |

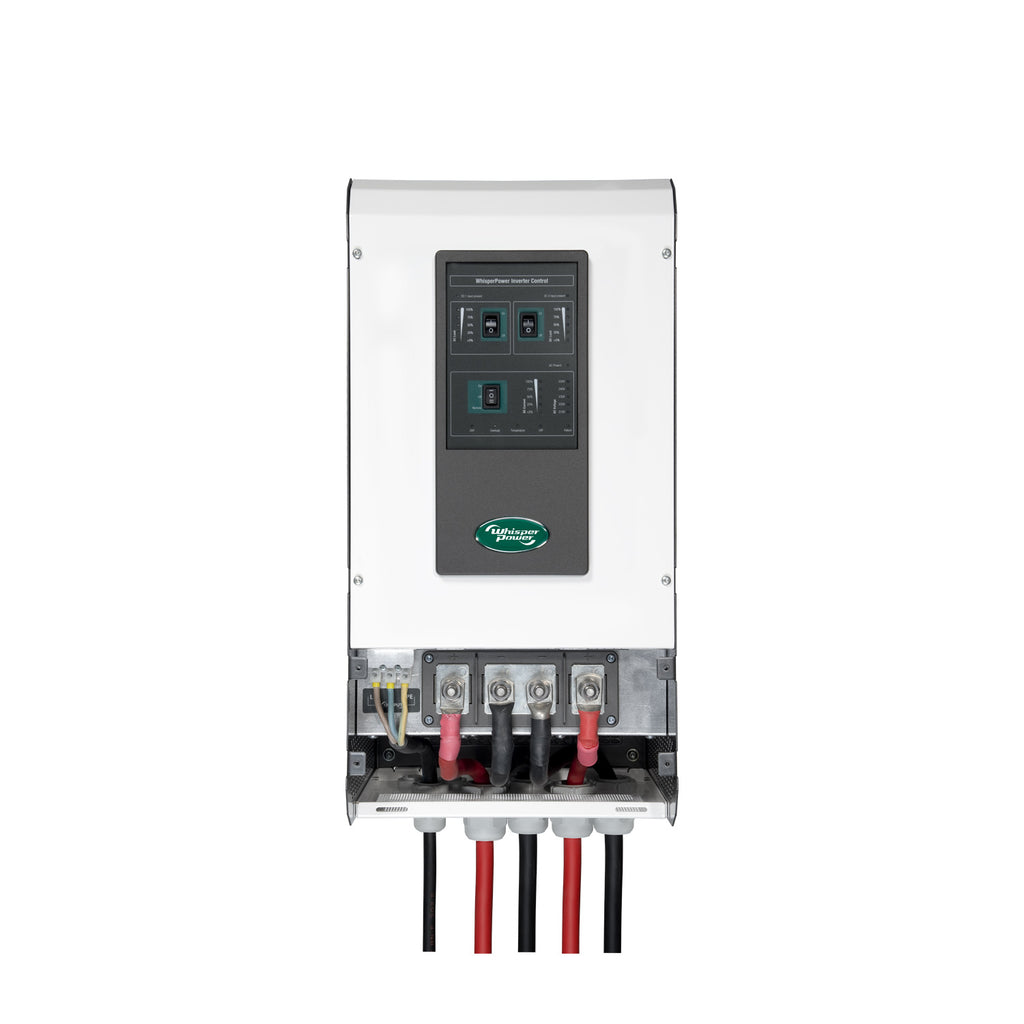

| AC-ühendus (väljund) | sisemine klemmliist, kruviklemm (4–6 mm²) |
| DC-ühendus | 2 × M10 |
| Akupanga min mahtuvus | 260 Ah |
| Kasutegur | > 85% |
| Tippkasutegur | > 92% |
| Müratase (1 m kaugusel) | < 48 dBA |

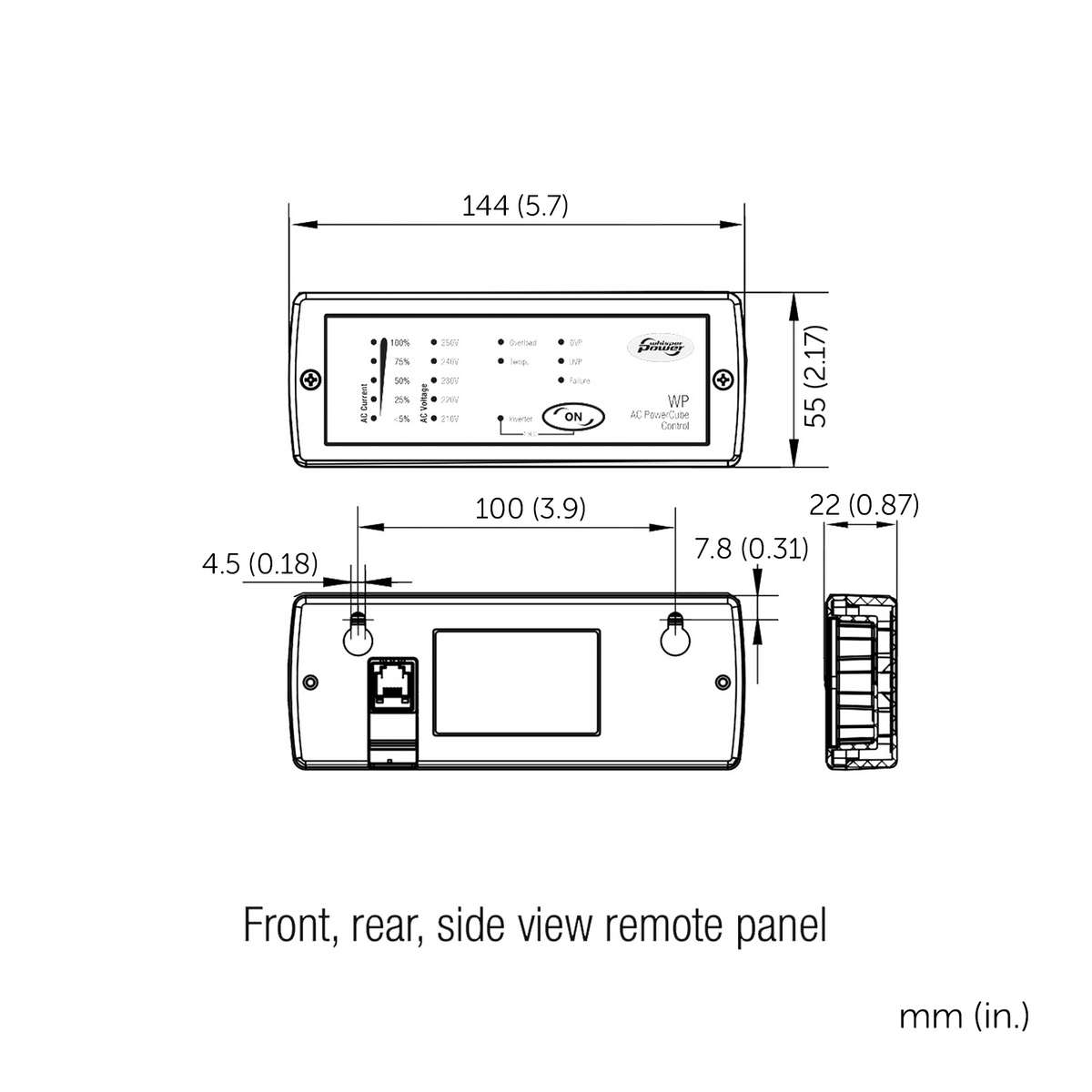

| Kasutamine | toitelüliti (sees / väljas / kaugjuhtimine), DC-sisendid (sees / väljas), kaugpaneeli lüliti (sees / väljas) |
| Märgutuled | AC olemas, DC 1 olemas, DC 1 koormus, DC 2 olemas, DC 2 koormus, AC vool, AC pinge |
| Ohutus | lühis, ülekoormus, ülekuumenemine, aku pinge liiga madal / kõrge |
| Tehnoloogia | kuueastmeline mitmefaasiline flyback, lülitusrežiimi tehnoloogia |
| Väljalülitus madalal akupingel | 20 V (±0,5 V) |
| Sisselülitus madala akupinge järel | 22 V (±0,5 V) |
| Väljalülitus kõrgel akupingel | 32 V (±0,5 V) |
| Sisselülitus kõrge akupinge järel | 30 V (±0,5 V) |
| Max pulsatsioon DC-poolel (aku) | 5% RMS |
| Sisendvool (nimikoormusel) | 200 A |
| Tühijooksu voolutarve | <300 mA, 6 W |
| Harmooniline koguvõnkumine (THD) | < 5% (normaalne) |
| Lubatud võimsustegur | 0 <cos phi <1 |
| Tingimused | |
| Ümbritseva õhu töötemperatuur | -20 °C…40 °C |
| Hoiutemperatuur | -25 °C…80 °C (võimsuse vähendamine üle 40 °C) |
| Suhteline niiskus | Max 95%, mittekondenseeruv |
| IP-kaitseaste | IP23 |
| Jahutus | Loomulik / sund |
| Vastavus | |
| EL-i direktiiv | EMC direktiiv 2004/108 / EC, EMC 2004/104 / EC (automotive), madalpingedirektiiv 2006/95 / EC |
| Standardid | EN 55022 (emissioon), EN 61000-3-2 (harmooniline moonutus), EN 61000-4-11, EN 61000-3-3 (pingekõikumised), EN 61000-6-2 A (häirekindlus), EN 60950-1 (ohutus), 68-2-6 (vibratsioon), EN 60945 (navigatsioon ja raadioside), UL 458 |
Dokumendid: Andmeleht (EN)
